Maceral Composition and Oil Potential of the Jurassic Coal-Bearing Series in the Yanqi Basin
-
摘要: 焉耆盆地为我国西部含煤、含油气盆地, 侏罗系含煤地层是最重要的潜在源岩.对侏罗纪煤系中的暗色泥岩、碳质泥岩和煤层分别进行了有机岩石学、Rock-Eval热解分析和核磁共振分析.泥岩、碳质泥岩和煤层具有不同的有机岩石学和有机地球化学特征, 其中煤层具有3种有机显微组分组合类型, 不同显微组分组合类型的煤层具有不同的生油、生气潜力或倾油、倾气性.基质镜质体、角质体、孢子体等显微组分是煤中的主要生烃组分.侏罗系泥岩、碳质泥岩和煤层具有不同的生物标志物分布特征, 生物标志物组合分析表明焉耆盆地已发现原油是泥岩、碳质泥岩和煤层生成原油的混合产物.含煤地层的地球化学生烃潜力分析和已发现原油的油源对比均表明, 含煤地层不仅是重要的气源岩, 而且可成为有效的油源岩.Abstract: The Yanqi basin is a coal-bearing petroleum basin in northwest China. The most important potential source rock interval in this basin is the Jurassic coal-bearing series. Organic petrological analysis, Eval-Rock pyrolysis and 13C NMR analysis have been carried out on shale, carbonaceous shale and coal samples. Shales, carbonaceous shales and coals from the Jurassic coal-bearing series have different organic petrological and organic geochemical characteristics. There are three coal types with different maceral associations, each type having different oil/gas potential. Desmocollinite, cutinite and sporinite are the major oil-generating macerals in the coals. The Jurassic shales, carbonaceous shales and coals have different biomark- er compositions. Detailed analysis of biomarker association and oil-source rock correlation suggest that the oil found in this basin is a mixture of oil generated from Jurassic shales, carbonaceous shales and coals. This study confirms that coal-bearing series are not only important gas source rocks, but also can become effective oil source rocks.
-
Key words:
- Yanqi basin /
- coal-bearing series /
- maceral /
- coal-generated oil /
- oil-source rock correlation
-

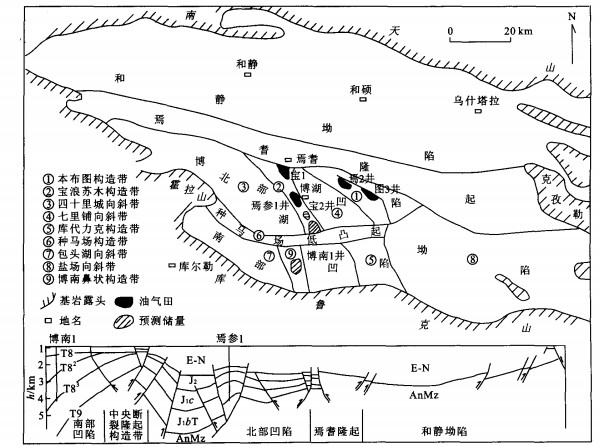

传统的油气生成理论强调煤的生气作用(Tissot and Welte, 1984).20世纪90年代以来, 煤的生油能力得到广泛关注并成为油气地球化学重要的前沿研究领域(郝芳和陈建渝, 1990; 傅家谟等, 1992, 秦勇等, 2000).本文将通过有机岩石学分析、Rock-Eval分析及核磁共振分析, 研究焉耆盆地侏罗系的地球化学特征和生烃潜力.焉耆盆地位于新疆维吾尔自治区巴音郭楞蒙古自治州境内, 处于南天山褶皱带上, 西起霍拉山, 东至克孜勒山和铜矿山, 北至南天山, 南抵库鲁克山.盆地东西长160 km, 南北宽60~90 km, 面积13 000 km2 (图 1), 为一长轴呈北西西向延伸的菱形盆地.盆地基底由前中生代地层组成, 盖层由新生界第四系、第三系和中生界侏罗系、三叠系中-上统4套地层组成, 盖层最大厚度达6 500 m.目前该盆地已发现宝北、宝中、本布图、本东等油田, 主要含油层系为侏罗系西山窑组、三工河组及八道湾组(陈祥等, 2001; 高先志等, 2003).
1. 焉耆盆地中、下侏罗统源岩分布
焉耆盆地第三系以上地层不具备生油条件, 三叠系亦属于非-差生油岩, 侏罗纪煤系是本区最重要的烃源岩.侏罗系自下而上依次为八道湾组、三工河组和西山窑组, 以河流、沼泽、三角洲和滨浅湖相为主, 构成一个完整的湖进、湖退系列.上、下部以河流、沼泽相为主, 煤及碳质泥岩比较发育, 中部三工河组以浅湖相沉积为主, 泥岩比较发育(林社卿等, 2003).
地震资料解释表明, 盆地北部的和静坳陷和焉耆隆起缺少中生界分布, 侏罗系仅在博湖坳陷保存比较完整, 因此, 烃源岩条件仅限于博湖坳陷.博湖坳陷侏罗系暗色泥岩厚度一般100~200 m, 最厚达700~900 m; 碳质泥岩一般100~200 m, 最厚达250 m; 煤岩一般30~40 m, 最厚达80 m.由南向北、由中部向东西两侧逐渐减薄, 在博湖坳陷北部凹陷四十里城、七里铺次洼及南部凹陷沉积较厚, 分布面积约3 000 km2.
2. 煤系烃源岩有机显微组成
有机显微组分组成是决定煤层生烃潜能和产物组成的最重要因素之一.为了研究焉耆盆地侏罗系煤层的生烃潜力, 笔者对煤样和泥岩样品进行了有机显微组分分析(图 2).煤样的镜质组平均含量为72.0%, 惰性组的平均含量为19.4%, 壳质组和腐泥组的平均含量为8.6 %.泥岩的镜质组平均含量为59.5%, 惰性组平均含量为14.5%, 壳质组和腐泥组的平均含量为26.0%.与煤样相比, 泥岩的壳质组和腐泥组含量变化大且明显高于煤层.煤层和泥岩有机显微组分组成的变化反映了沉积-成岩条件的多样性.

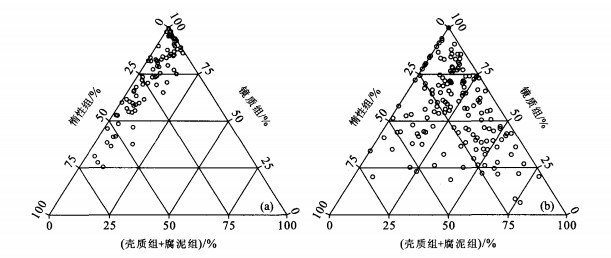

图 2 焉耆盆地侏罗纪煤(a)和泥岩(b) 显微组成三角图Fig. 2. Maceral composition for Jurassic coals (a) and mudstones (b) from the Yanqi basin焉耆盆地侏罗纪煤层的平均镜质组含量(72%) 与三塘湖盆地侏罗纪煤层(平均镜质组含量为69.2%) 及吐哈盆地侏罗纪煤层(平均镜质组含量为74%) (程克明, 1994; 张鹏飞等, 1997) 相近, 但壳质组和腐泥组平均含量(8.6%) 低于三塘湖盆地煤层(15.3%)和吐哈盆地煤层(10.7%) 壳质组和腐泥组平均含量.
与中国西北地区其他盆地的侏罗纪煤层相比, 焉耆盆地侏罗纪煤层的显微组成总体上表现出富镜质组和惰性组、贫壳质组和腐泥组的特点; 而泥岩的显微组成表现出贫惰性组、富镜质组及壳质组和腐泥组的特点, 但不同的地区、时代和岩性其显微组成也有明显的不同, 北部凹陷与南部凹陷相比, 碳质泥岩和泥岩的壳质组+腐泥组的含量明显下降, 而镜质组和惰性组含量有所增加.
3. 焉耆盆地煤系烃源岩主要生烃组分及生油潜力
3.1 侏罗纪煤系烃源岩主要生烃组分及其特征
煤层和泥岩均含有多种有机显微组分, 不同有机显微组分的化学组成、生烃潜力特别是生油能力存在巨大差异.富氢显微组分是成烃的物质基础, 且不同有机显微组分在热演化行为和成熟阶段明显不同(程克明, 1994; 朱芳冰, 2002); 因此, 研究富氢显微组分的类型及其含量对于正确评价煤系源岩具有重要作用.通过详细的有机岩石学分析, 在焉耆盆地侏罗纪煤层中识别出下列4种主要生烃组分.
3.1.1 基质镜质体
镜质组是大多数腐植煤的主要显微组分, 不同的镜质组分具有不同的化学结构和生烃能力(Hao and Chen, 1992); 因此, 煤的生烃潜力不仅取决于壳质组和腐泥组的数量, 而且取决于镜质组分的类型和结构, 特别是富氢镜质组的含量.为了研究焉耆盆地侏罗系煤层的生烃潜力, 笔者对镜质组进行了进一步划分.统计分析表明, 镜质组是焉耆盆地侏罗纪煤系的主要显微组分, 而基质镜质体B在镜质组中占主导地位, 其含量占整个镜质组的21.2%~86.7%, 平均为48.2%, 尤其是在八道湾组大量富集.如图 3所示, 煤层中基质镜质体B的含量与总生烃潜能(S1+S2) 成正相关关系, 表明基质镜质体B相对富氢, 具有较强的生烃能力, 其重要的生烃特别是生油能力, 在焉耆盆地侏罗系油气生成中占有重要的地位.

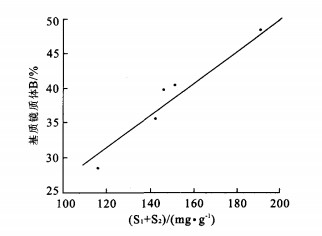

图 3 焉耆盆地侏罗系煤层生烃潜力与基质镜质体B含量的关系Fig. 3. Variation of hydrocarbon potential (S1+S2) with the content of vitrinite B for coals from the Yanqi basin一般情况下, 镜质组化学结构主要是短脂肪链与含氧官能团联结的芳香网络结构组成, 不是成油的主要母质, 但焉耆盆地侏罗纪煤中基质镜质体B荧光性较强, 是该区源岩的主要成烃组分.原因可能有3种: 一是由于基质镜质体在形成过程的生物化学阶段细菌等微生物的强烈改造作用, 其母质得以“改良”, 形成了富氢镜质体(Hao and Chen, 1992), 使其结构中具有氢化芳香结构, 相对富含烃基团, 有生成液态烃的能力; 二是基质镜质体胶结了大量的壳屑体以及超微类脂体, 正是这些物质发荧光; 三是在煤的沥青化作用过程中, 吸附了大量的烃类物质, 使其荧光性增强.
3.1.2 角质体
焉耆盆地侏罗纪煤中角质体富集成层, 有的样品角质体含量达到20%~30%, 薄壁角质体含量很高, 占整个角质体含量的64%~95%.高含量的薄壁角质体是研究区西山窑组煤和泥岩荧光组分组成的特征之一, 是研究区侏罗纪烃源岩的主要生烃组分.
3.1.3 孢子体
孢子体的化学组成富含脂族和芳香结构, 具有较高的氢含量, 是一种良好的生烃母质, 主要形成原油、凝析油.通过对煤和泥岩的定量统计结果表明, 研究区煤和泥岩中常见的壳质组组分以小孢子体为主, 一般小于100 μm, 纵切面多呈扁环状、短细的线条状或蠕虫状, 或似三角形, 常常沿层理顺层排列, 有时也密集成堆.同时在侏罗纪煤中也发现了外壁瘤饰明显和瘤饰不明显的大孢子体, 具较强的荧光和生烃能力.
3.1.4 矿物沥青基质
矿物沥青质体不属于显微组分概念的范畴, 它是有机质与无机矿物的复合体, 是湖相泥岩及煤系泥岩中有机质的主要赋存形式; 其在荧光显微镜下荧光性很强, 并且在低成熟时表现出明显的变化, 有较强的生烃潜力.矿物沥青基质在该区侏罗纪煤和泥岩中均有, 尤以八道湾组的泥岩中较为富集, 是研究区侏罗系特别是八道湾组碳质泥岩主要生烃组分之一.
焉耆盆地侏罗纪煤中树脂体、木栓质体、沥青质体含量均较低.泥岩中的藻类稍富集, 但降解程度较高, 相当一部分和无机矿物一起形成了藻质矿物沥青基质, 是研究区的生烃组分之一.
总之, 焉耆盆地的主要生烃组分为基质镜质体B、角质体、小孢子体和矿物沥青基质.不同的时代和不同的地区, 其主要生烃组合也不尽一致, 总体而言, 西山窑组煤组分的生烃潜力按角质体—基质镜质体B—矿物沥青基质—小孢子体的顺序递减, 泥岩按角质体—藻类体—矿物沥青基质—小孢子体—荧光质体的顺序递减; 八道湾组煤组分的生烃潜力按基质镜质体B—角质体—矿物沥青基质—小孢子体的顺序递减, 泥岩按角质体—矿物沥青基质—藻类体—小孢子体—荧光质体顺序递减.
3.2 焉耆盆地侏罗纪煤系的生油潜力
煤系的生油潜力是油气地球化学的重要前沿研究领域之一.煤的富氢程度是决定其生油潜力的最重要因素.基于大量样品的统计分析结果, 笔者选择煤的显微组分组成和富氢程度共同评价煤的生烃潜力以及煤的倾气(gas-prone) 或倾油(oil-prone) 性.
焉耆盆地煤系有机质主要有3种显微组分组合形式, 即镜质组-壳质组+腐泥组组合型、镜质组-惰性组组合型和过渡组合型(表 1).不同的有机显微组分组合具有不同的氢碳原子比和氢指数, 因此具有不同的生油潜力和不同的倾油或倾气性(表 1).
表 1 焉耆盆地侏罗纪煤系烃源岩倾气倾油性评价Table Supplementary Table Assessment of the hydrocarbon potential for coals with different maceral composition associations
为了进一步研究焉耆盆地侏罗纪煤层和泥岩的生烃能力, 选择代表性样品进行核磁共振分析(表 2).通过对博南1井、城1井、马1井部分样品生烃潜力的核磁共振研究, 进一步证实了倾油倾气结论(表 2).这不仅是因为显微组分组成量的变化, 而且与显微组分的不同分布形式所代表的聚煤环境的差异有关, 镜质组-壳质组+腐泥组组合型代表了强还原的聚煤环境, 而镜质组-惰性组组合型代表了较氧化的聚煤环境.
表 2 焉耆盆地部分样品的13C NMR的组成及其与显微组成的关系Table Supplementary Table Results of 13C NMR analysis for samples from the Yanqi basin
4. 油源对比
焉耆盆地博湖坳陷已发现宝浪和本布图 2个油田, 宝北、宝中、本布图和本布图东4个含油区块.焉耆盆地已发现的原油具有如下生物标志物分布特征: 三环萜烷不发育, Tm > Ts, 17 α (H)-重排藿烷比较发育, 伽玛蜡烷不发育; 以C29豆甾烷为主, C29甾烷≫C27甾烷和C28甾烷之和, 且重排甾烷不发育.
焉耆盆地不同岩性单元的生物标志物组合存在一定的差异.下侏罗统煤系泥岩的生物标志物分布特征是: Tm≫Ts, 伽玛蜡烷极不发育, C29降新藿烷(C29Ts)和C30重排藿烷均不发育; 但C29降藿烷比较发育, C29降藿烷 > C30藿烷, 降莫烷亦较发育.碳质泥岩的生物标志物特征分为2种情况: 其一, C29降藿烷大于C30藿烷, 相应的C29莫烷也比较发育, Tm≫Ts, 伽玛极不发育, 反映淡水沉积特征; 其二, C30藿烷 > C29降藿烷, 相应的C29降新藿烷(C29Ts)和C30重排藿烷均比较发育, 伽玛蜡烷丰度很低.煤岩的生物标志物分布特征与碳质泥岩基本相同, 也分2种类型: 一种是C30藿烷 > C29藿烷, Tm≫Ts, 伽玛蜡烷极不发育; 另一种是C29降藿烷 > C30藿烷, Tm≫Ts, 伽玛蜡烷亦不发育.
原油及不同类型潜在源岩的生物标志物对比表明, 焉耆盆地中、下侏罗统原油并非单一来源, 而是侏罗系煤系中泥岩、碳质泥岩和煤的混源油.
5. 结论
(1) 焉耆盆地侏罗系煤系泥岩、碳质泥岩和煤层均发育不同的有机显微组分组合, 不同显微组分组合的煤层具有不同的富氢程度(不同的H/C原子比和不同的氢指数), 因此具有不同的生烃潜力. (2) 焉耆盆地很多侏罗系煤层具有较高的基质镜质体B含量.基质镜质体B具有较强的荧光, 属于富氢镜质体, 是除角质体、孢子体、木栓质体等壳质组分之外的主要生烃组分. (3) 焉耆盆地已发现原油的生物标志物组成复杂, 属于侏罗纪煤系泥岩、碳质泥岩和煤层的混源油, 这证明煤系不仅可以成为有效气源岩, 而且可以成为有效的油源岩.
-
图 2 焉耆盆地侏罗纪煤(a)和泥岩(b) 显微组成三角图
Fig. 2. Maceral composition for Jurassic coals (a) and mudstones (b) from the Yanqi basin
图 3 焉耆盆地侏罗系煤层生烃潜力与基质镜质体B含量的关系
Fig. 3. Variation of hydrocarbon potential (S1+S2) with the content of vitrinite B for coals from the Yanqi basin
表 1 焉耆盆地侏罗纪煤系烃源岩倾气倾油性评价
Table 1. Assessment of the hydrocarbon potential for coals with different maceral composition associations
表 2 焉耆盆地部分样品的13C NMR的组成及其与显微组成的关系
Table 2. Results of 13C NMR analysis for samples from the Yanqi basin
-
