    填土边坡稳定性的可靠度分析

    唐朝晖 柴波 刘忠臣 曹二涛

    唐朝晖, 柴波, 刘忠臣, 曹二涛, 2013. 填土边坡稳定性的可靠度分析. 地球科学, 38(3): 616-624. doi: 10.3799/dqkx.2013.062
    引用本文: 唐朝晖, 柴波, 刘忠臣, 曹二涛, 2013. 填土边坡稳定性的可靠度分析. 地球科学, 38(3): 616-624. doi: 10.3799/dqkx.2013.062
    TANG Zhao-hui, CHAI Bo, LIU Zhong-chen, CAO Er-tao, 2013. Reliability Analysis of Stability of Fill Slope. Earth Science, 38(3): 616-624. doi: 10.3799/dqkx.2013.062
    Citation: TANG Zhao-hui, CHAI Bo, LIU Zhong-chen, CAO Er-tao, 2013. Reliability Analysis of Stability of Fill Slope. Earth Science, 38(3): 616-624. doi: 10.3799/dqkx.2013.062

    填土边坡稳定性的可靠度分析

    doi: 10.3799/dqkx.2013.062
    基金项目:

    国家自然科学基金 41202247

    中央高校优秀青年教师基金 2012049018

    详细信息
      作者简介:

      唐朝晖(1964-), 女, 副教授, 主要从事工程地质与环境岩土工程的教学科研工作. E-mail: zhtang@cug.edu.cn

    • 中图分类号: P642

    Reliability Analysis of Stability of Fill Slope

    • 摘要: 为了系统地建立填土边坡稳定性的可靠度分析方法, 首先, 在可靠度分析原理的基础上, 对填土边坡的不确定性进行了讨论; 然后, 建立了多变量影响下填土边坡可靠度分析的基本流程; 最后, 以广西平乐县二塘锰矿区典型填土边坡为例, 基于GeoStudio软件, 应用所提出的分析流程对典型填土边坡的可靠度指标进行了计算, 通过"安全概率"对边坡的安全性进行了评价.研究结果表明: (1)填土边坡的不确定性包括内部结构和环境因素两方面, 前者不确定因素来自于填土土体不确定性和边坡的几何特征不确定性, 后者不确定性因素来自于降雨、地震和人工加载等; (2)可靠度分析的基本流程为填土边坡系统不确定性分析、建立可靠度极限状态方程、求解可靠度指标和边坡安全性评价; (3)广西平乐二塘锰矿填土边坡敏感性因素排序为: 内摩擦角Φ>黏聚力C>车辆荷载F; (4)考虑50年一遇极值降雨过程, 稳定性系数在降雨12 h达到最小, 其可靠度指标(β)为8.79, 破坏概率为0.根据《滑坡防治工程设计与施工技术规范》所规定的安全系数, 填土边坡的安全概率为69.84%.

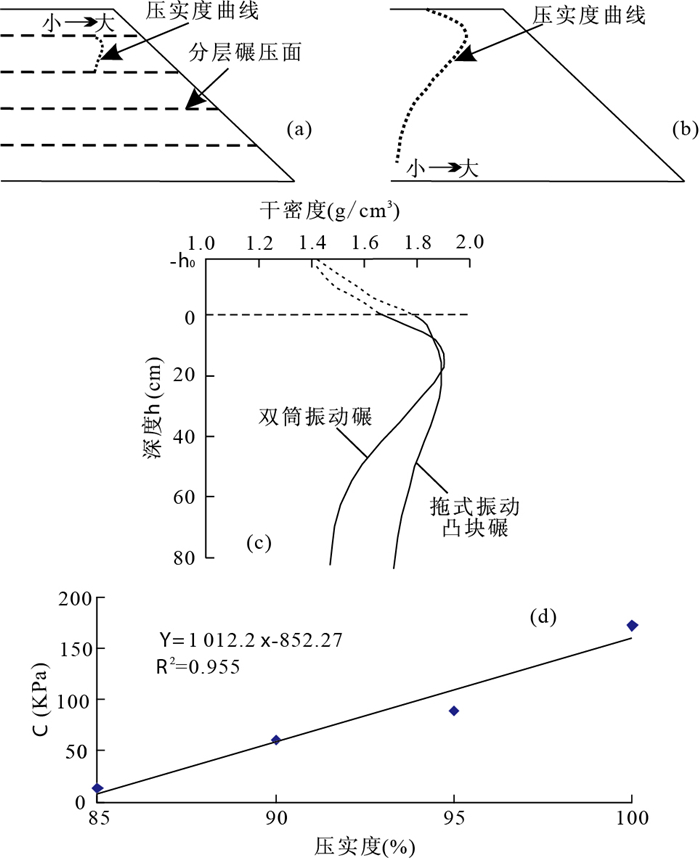

    • 图  1  不同施工技术填土结构特征(据陈团结和贾润萍, 2002)

      a.分层压实填土结构;b.强夯法填土结构;c.不同压实技术填土压实度分布情况;d.平乐二塘锰矿填土压实度和黏聚力关系

      Fig.  1.  Fill soil structure of different compaction methods

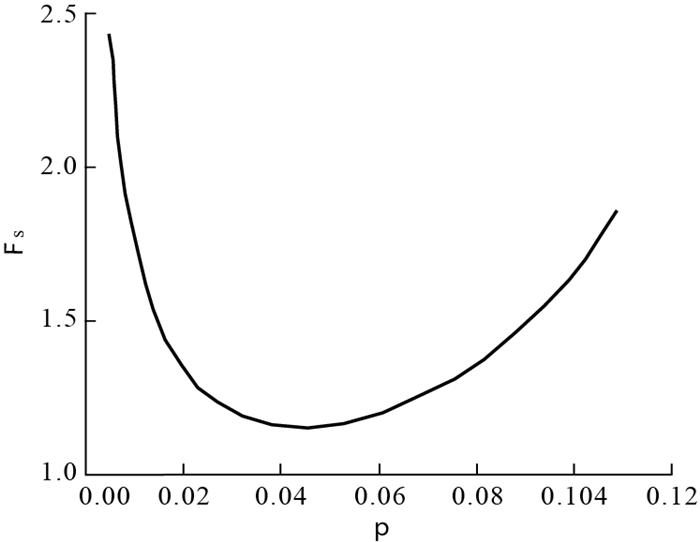

      图  2  形状参数p与稳定性系数FS关系

      Fig.  2.  Shape parameter p and stability coefficient FS

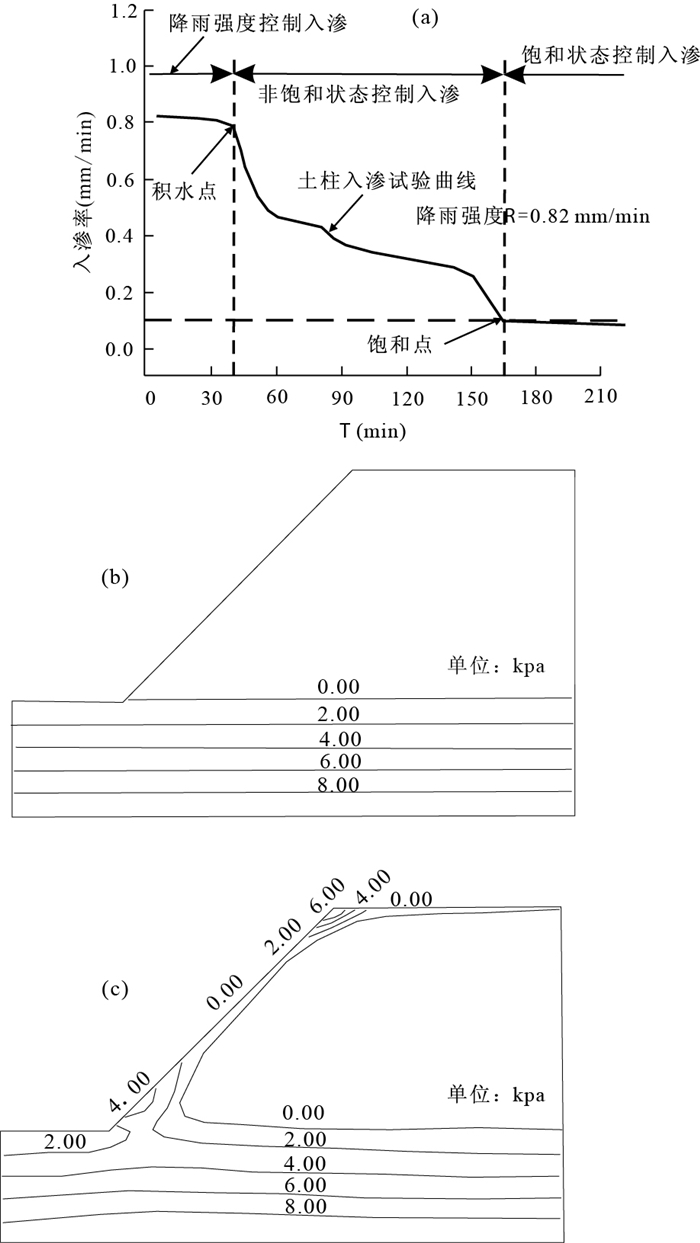

      图  3  降雨过程土坡入渗特征(朱伟等,2006孙冬梅等,2007)

      a.恒定降雨条件下土柱入渗过程;b.降雨前孔隙水压力分布;c.降雨后孔隙水压力分布

      Fig.  3.  Rain infiltration characteristics of soil slopes

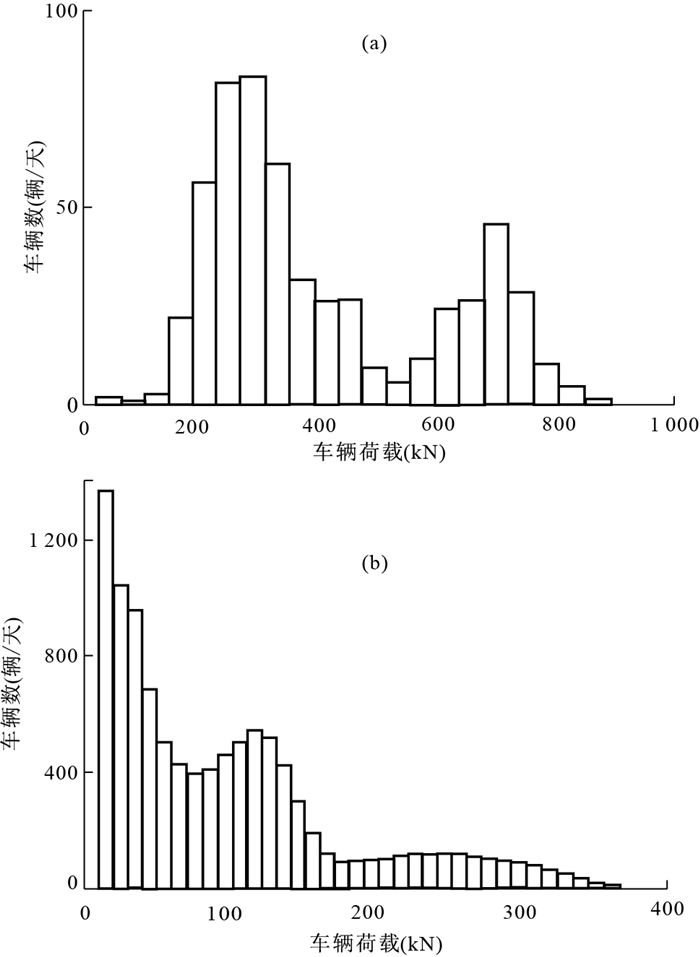

      图  4  道路车辆荷载统计直方图(梅刚等,2003郭彤等,2008)

      a.110国道(山西)车辆荷载;b.京沪高速公路(江苏段)行车道和超车道车辆荷载

      Fig.  4.  Vehicle Loads statistical histogram

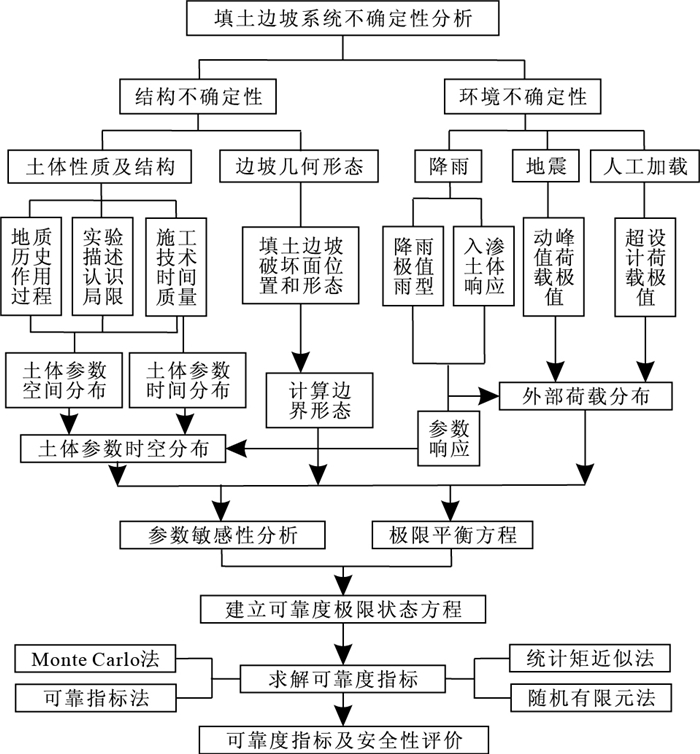

      图  5  填土边坡可靠度分析技术流程

      Fig.  5.  Process of fill slope reliability analysis

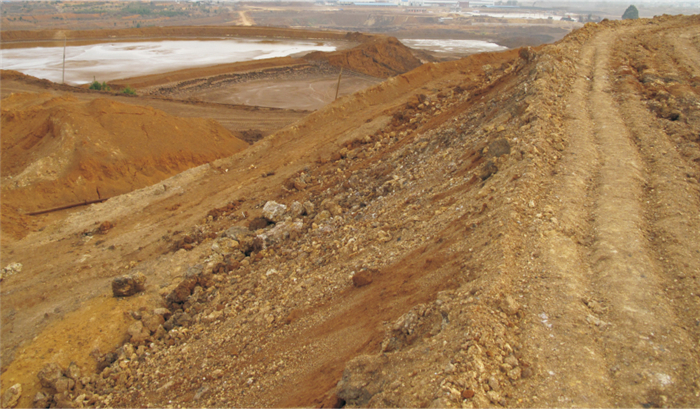

      图  6  平乐二塘锰矿区典型填土边坡

      Fig.  6.  Typical fill slope in Ertang Manganese Mine, Pingle County

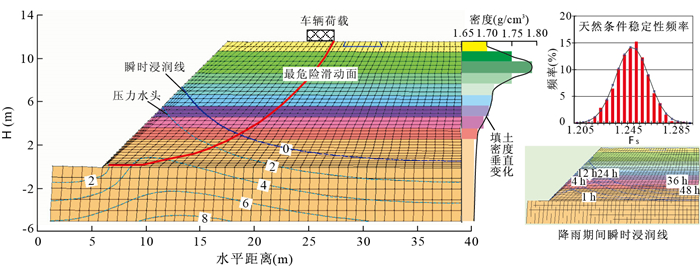

      图  7  渗流及稳定性计算模型

      Fig.  7.  Seepage and stability calculation model

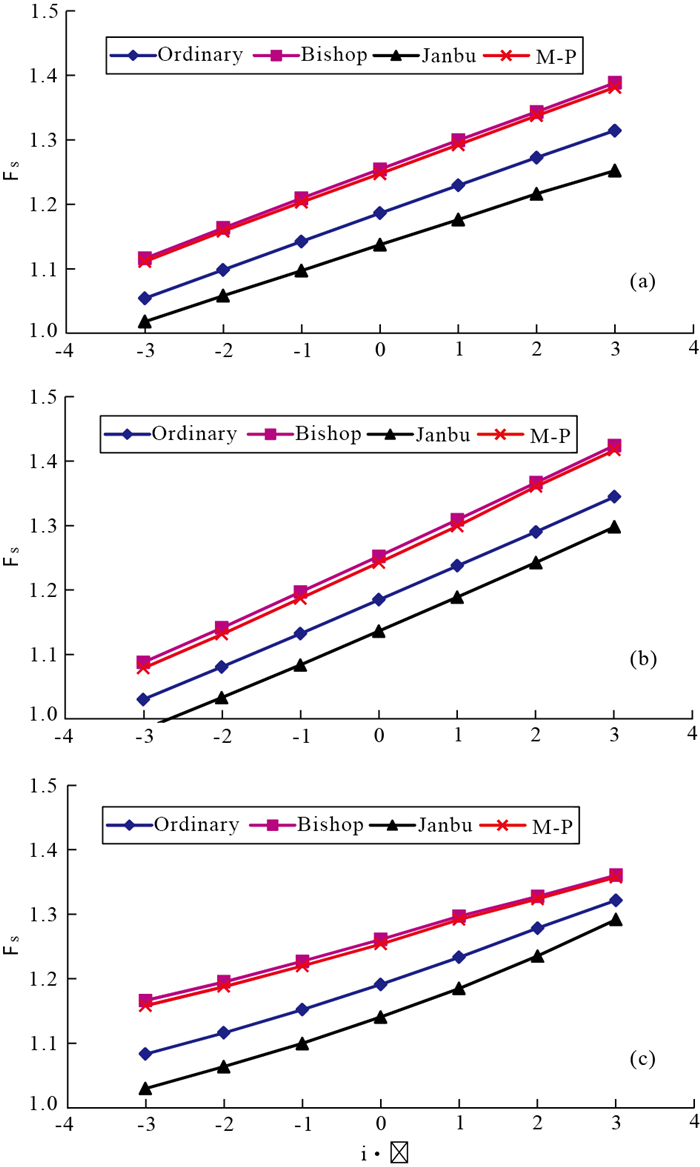

      图  8  单参数敏感性分析解结果

      a.C值敏感性图;b.Φ值敏感性图;c.F值敏感性图

      Fig.  8.  Single parameter sensitivity analysis

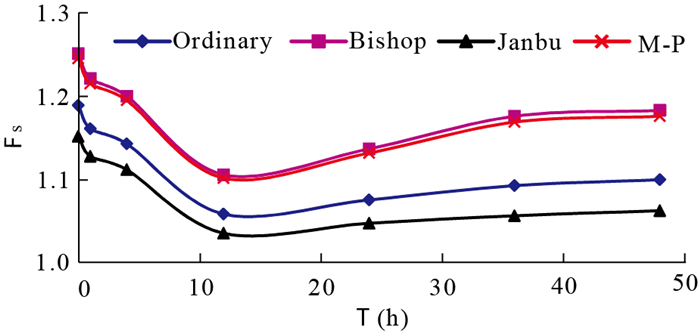

      图  9  50年重现期极值雨量边坡稳定性均值变化曲线

      Fig.  9.  Mean curve of slope stability with maximum rainfall of 50-year return period

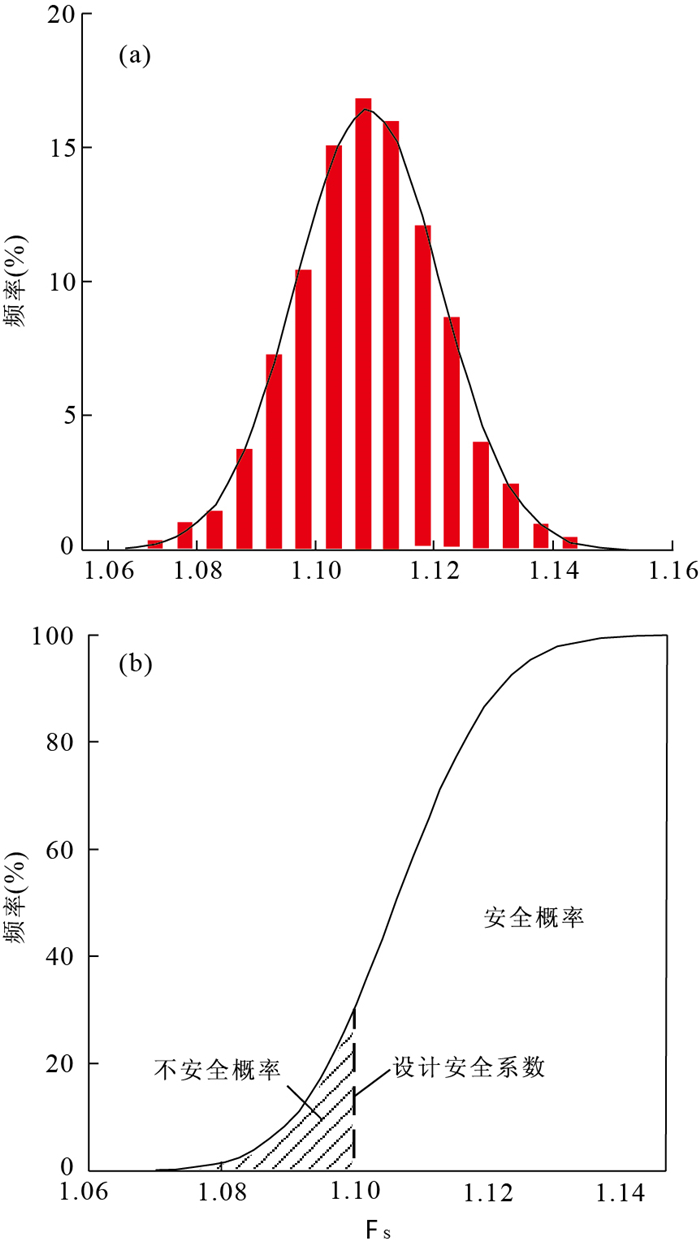

      图  10  50年重现期极值雨量边坡稳定性概率

      a.稳定性分布概率;b.稳定性累计概率

      Fig.  10.  Slope stability probability with maximum rainfall of 50-year return period

      表  1  平乐二塘锰矿区典型填土边坡可靠度分析参数

      Table  1.   Typical fill slope reliability analysis parameters in Ertang Manganese Mine, Pingle

      统计特征 填土物理参数 降雨量 车辆加载kN
      粘聚力C(KPa) 重度γ(kN/m3) Φ(°) 次降雨量重现期(mm) 降雨强度(mm/h)
      均值 23 17.4 19.5 20 a/250 20 a/15 250.7
      50 a/300 50 a/20
      方差 1.80 1.50 1.50 51.3
      概率模型 正态分布 正态分布 正态分布 极值分布 极值分布 正态分布
      下载: 导出CSV

      表  2  填土边坡不同滑面最小稳定性系数结果比较

      Table  2.   Minimum stability coefficient of fill slope with different slip surface

      项目名称 本文(抛物线)法 圆弧法
      ordinary Bishop
      最小稳定性系数 1.15 1.39 1.50
      滑动面形状 抛物线形 圆弧形
      下载: 导出CSV

      表  3  50年重现期极值雨量边坡稳定性均值

      Table  3.   Mean stability coefficient of fill slope with rainfall of 50-year return period

      时间(h) 计算方法
      ordinary Bishop Janbu M-P
      0 1.189 1.251 1.152 1.245
      1 1.161 1.221 1.128 1.215
      4 1.143 1.200 1.112 1.195
      12 1.059 1.106 1.036 1.102
      24 1.076 1.137 1.048 1.132
      36 1.093 1.176 1.057 1.169
      48 1.100 1.183 1.063 1.176
      下载: 导出CSV
    • Chai, B., Yin, K.L., Wang, Y., et al., 2007. Sensitivity Analysis of Landslide Stability Based on Distribution Models of Influencing Factors. Rock and Soil Mechanics, 28(12): 2624-2628 (in Chinese with English abstract).
      Chen, T.J., Jia, R.P., 2002. Correct Application of Subgrade Compaction Method and Reasonable Cutting Ring Sampling Depth. Journal of Highway and Transportation Research and Development, 19(6): 45-47, 51 (in Chinese with English abstract). http://en.cnki.com.cn/Article_en/CJFDTOTAL-GLJK200206012.htm
      Chowdhury, R.N., Xu, D.W., 1995. Geotechnical System Reliability of Slopes. Reliability Engineering and System Safety, 47(3): 141-151. doi: 10.1016/0951-8320(94)00063-T
      Guo, T., Li, A.Q., Zhao, D.L., 2008. Multiple-Peaked Probabilistic Vehicle Load Model for Highway Bridge Reliability Assessment. Journal of Southeast University (Natural Science Edition), 38(5): 763-766 (in Chinese with English abstract). http://d.wanfangdata.com.cn/Periodical/dndxxb200805005
      Li, Y.Y., Yin, K.L., Chai, B., et al., 2008. Study on Statistical Rule of Shear Strength Parameters of Soil in Landslide Zone in Three Gorges Reservoir Area. Rock and Soil Mechanics, 29(5): 1419-1425 (in Chinese with English abstract). http://d.wanfangdata.com.cn/Periodical/ytlx200805053
      Luo, W.Q., Zhang, Z.Y., Huang, R.Q., et al., 2002. Advances in the Research on Reliability on Slope System. Earth Science Frontiers, 7(S2): 105-111 (in Chinese with English abstract). http://en.cnki.com.cn/Article_en/CJFDTOTAL-DXQY2000S2016.htm
      Mei, G., Qin, Q., Lin, D.J., 2003. Bi-Modal Probabilistic Model of Highway and Bridge Vehicle Loads. Journal of Tsinghua University (Sci. & Tech. ), 43(10): 1394-1396, 1404 (in Chinese with English abstract). http://d.wanfangdata.com.cn/periodical/qhdxxb200310026
      Sun, D.M., Zhu, Y.M., Zhang, M.J., 2007. Water-Air Two-Phase Flow Model for Numerical Analysis of Rainfall Infiltration. Shuili Xuebao, 38(2): 150-156 (in Chinese with English abstract). http://www.cqvip.com/QK/90347X/200702/23952013.html
      Wang, J.Y., Li, H.F., Duan, W.J., et al., 2012. Research on Rainfall Characteristics through Typical Forest Community. Research of Soil and Water Conservation, 19(1): 56-59 (in Chinese with English abstract). http://en.cnki.com.cn/Article_en/CJFDTOTAL-STBY201201013.htm
      Yao, Y.W., Chen, D.W., 1994. Analysis of Reliability Index in Slope Stability. Chinese Journal of Geotechnical Engineering, 16(2): 80-87 (in Chinese with English abstract). http://en.cnki.com.cn/Article_en/CJFDTOTAL-CQJT2007S1019.htm
      Zhao, H.R., Xia, B.C., Jiang, X.D., 2011. Characteristics of Precipitation Change in Guilin Last 50 Years. Journal of Guilin University of Technology, 31(2): 202-206 (in Chinese with English abstract). http://en.cnki.com.cn/Article_en/CJFDTOTAL-GLGX201102008.htm
      Zhu, W., Chen, X.D., Zhong, X.C., 2006. Observation and Analysis of Rainfall Infiltration. Rock and Soil Mechanics, 27(11): 1873-1879 (in Chinese with English abstract). http://en.cnki.com.cn/Article_en/CJFDTOTAL-YTLX200611002.htm
      柴波, 殷坤龙, 汪洋, 等, 2007. 基于影响因素分布模型的滑坡稳定性敏感分析. 岩土力学, 28(12): 2624-2628. doi: 10.3969/j.issn.1000-7598.2007.12.027
      陈团结, 贾润萍, 2002. 填土路基压实方法与环刀法取样深度中的误区. 公路交通科技, 19(6): 45-47, 51. doi: 10.3969/j.issn.1002-0268.2002.06.013
      郭彤, 李爱群, 赵大亮, 2008. 用于公路桥梁可靠性评估的车辆荷载多峰分布概率模型. 东南大学学报(自然科学版), 38(5): 763-766. doi: 10.3321/j.issn:1001-0505.2008.05.005
      李远耀, 殷坤龙, 柴波, 等, 2008. 三峡库区滑带土抗剪强度参数的统计规律研究. 岩土力学: 29(5): 1419-1425. doi: 10.3969/j.issn.1000-7598.2008.05.053
      罗文强, 张倬元, 黄润秋, 等, 2002. 斜坡系统可靠性分析研究. 地学前缘, 7(S2): 105-111. https://www.cnki.com.cn/Article/CJFDTOTAL-DXQY2000S2016.htm
      梅刚, 秦权, 林道锦, 2003. 公路桥梁车辆荷载的双峰分布概率模型. 清华大学学报(自然科学版), 43(10): 1394-1396, 1404. doi: 10.3321/j.issn:1000-0054.2003.10.026
      孙冬梅, 朱岳明, 张明进, 2007. 降雨入渗过程的水-气二相流模型研究. 水利学报, 38(2): 150-156. doi: 10.3321/j.issn:0559-9350.2007.02.004
      王金叶, 李海防, 段文军, 等, 2012. 漓江上游典型森林群落内外降雨特征研究. 水土保持研究, 19(1): 56-59. https://www.cnki.com.cn/Article/CJFDTOTAL-STBY201201013.htm
      姚耀武, 陈东伟, 1994. 土坡稳定可靠度分析. 岩土工程学报, 16(2): 80-87. doi: 10.3321/j.issn:1000-4548.1994.02.010
      赵华荣, 夏北成, 江学顶, 2011. 桂林市近50年降雨变化特征分析. 桂林理工大学学报, 31(2): 202-206. doi: 10.3969/j.issn.1674-9057.2011.02.006
      朱伟, 陈学东, 钟小春, 2006. 降雨入渗规律的实测与分析. 岩土力学, 27(11): 1873-1879. doi: 10.3969/j.issn.1000-7598.2006.11.003
